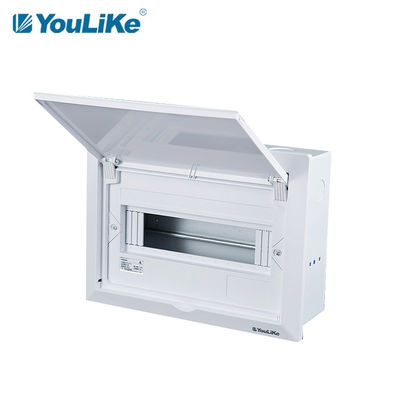

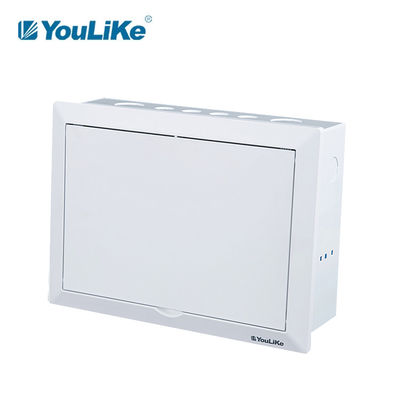

Коробка распределения металла электропитания уровня 40 предохранения от пути низшего напряжения 12 полная установленная
Характеристики продукта
1. Коробка, который нужно быть доступный для стального покрытое порошком, 1.0mm для 1&2row, 1.2mm for3rows.
2. Рамка крышки, который нужно быть доступный для материала ABS.
3. Дверь, который нужно быть доступный для ABS, цвета белого.
4. Все пластиковые части без специфического пламени - retardant и квалифицированного для того чтобы пройти раскаленный добела тест провода на 650℃.
5. Pastic можно подгонять для того чтобы пылать - retardant (ранг V1~V0 зависит от материала choosen).
Пластиковый результат теста частей
1. Раскаленный добела тест провода на 650℃.
2. Анти--УЛЬТРАФИОЛЕТОВЫЙ тест (показать пластиковое против старения характеристику рабочое) ≥250hours.
3. Тест ≥250hours дуговой лампы ксенона.
4. Времена теста ≥10,000 деятельности шарнира отсутствие перерыва.
Меры предосторожности установки
1. Когда нижняя коробка будет врезана с бетоном для приобъектный лить, окружающая поддержка будет сделана внутри нижней коробки для предотвращения нижней коробки от деформации.
2. Максимальный нося вращающий момент зарывая болта на нижней коробке 18N. M.
3. Порекомендованы, что устанавливает поверхность поддержки после того как стена puttying.
4. Кронштейн прикреплен в стену для установки.
5. Установку коробки необходимо заземлить, и коробка не оборудована с зарывать.
Спецификации P5 серий, приток
| Модель |
Путь |
Размер крышки |
Размер коробки |
Терминалы
|
Нокдауны |
| L*H*T (mm) |
L*W*D*T (mm) |
размер (mm) |
PE |
N |
один бортовой qty |
|
P5-A 112
|
12way |
312*230*15.5 (31,3) |
292×210×90×1.0 |
6×10.4 |
8 |
7 |
6 |
|
P5-A 115
|
15way |
366×240×15.5 (31,3) |
346×220×90×1.0 |
6×10.4 |
8 |
7 |
7 |
|
P5-A 118
|
18way |
420×240×15.5 (31,3) |
00×220×90×1.0 |
6×10.4 |
11 |
10 |
9 |
|
P5-A 121
|
21way |
474×240×15.5 (31,3) |
454×220×90×1.0 |
6×10.4 |
11 |
10 |
10 |
|
P5-A 124
|
24way |
528×250×15.5 (31,3) |
508×230×90×1.0 |
6×10.4 |
13 |
12 |
10 |
|
P5-A 226
|
26way |
348×400×16.5 (32,8) |
328×380×90×1.0 |
6×10.4 |
13 |
12 |
6 |
|
P5-A 232
|
32way |
402×400×16.5 (32,8) |
382×380×90×1.0 |
6.4×12 |
16 |
15 |
7 |
|
P5-A 242
|
42way |
492×400×16.5 (32,8) |
472×380×90×1.0 |
6.4×12 |
18 |
17 |
10 |
|
P5-A 354
|
54way |
448×604×17 (33,5) |
424×580×100×1.2 |
6.4×12 |
2*13 |
2*12 |
9 |
Демонстрация обзора компании
Применение
Серия P5 главным образом используемая для крытого освещая контроля для жилых и коммерчески зданий.

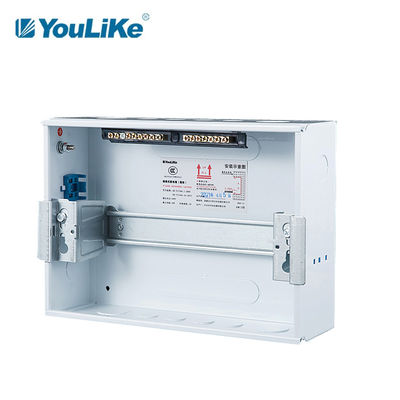

1. Рельс Din, который нужно быть гальванизированные стальными, с funtion горизонтальной & вертикальной регулировки.
2. Медные терминалы (зарывать 1pcs & нейтраль 1pcs) с составом 6%.
3. Нержавеющие зарывая болты с предупреждающим ярлыком.
4. Усиленный дизайн структуры для того чтобы позволить более высокой прочности на растяжение пластиковой крышки.
5. Пластиковые струбцины провода оборудованы под рельсом шума.
Упаковка
| Модель |
Размер коробки |
Том/ctn |
ПК/ctn |
Высчитанный вес (килограммы/ctn) |
| mm |
³ m |
чистый вес |
вес брутто |
| P5-A 112 |
655×300×385 |
0,0756 |
10 |
17,10 |
|
| P5-A 115 |
655×310×440 |
0,0893 |
5 |
9,25 |
|
| P5-A 118 |
655×310×495 |
0,1005 |
5 |
10,20 |
|
| P5-A 121 |
655×310×545 |
0,1106 |
5 |
11,65 |
|
| P5-A 124 |
655×320×600 |
0,1257 |
|
12,40 |
|
| P5-A 226 |
460×135×415 |
0,0257 |
|
5,40 |
|
| P5-A 232 |
460×135×470 |
0,0291 |
1 |
6,70 |
|
| P5-A 242 |
550×135×465 |
0,0345 |
1 |
3,60 |
|
| P5-A 354 |
665×155×515 |
0,0530 |
1 |
4,05 |
|
Нейтральная упаковка коробки Наша коробка стиля
Примечания: #1. И подгонянная коробка цвета или нейтральная коробка доступны.
#2. в случае если подгонянный необходима, коробка цвета размер MOQ≥1000pcs/each.
#3. подгонял печать логотипа на продукте доступный без дополнительной платы.
