Крытая полная коробка распределения строки доски панели одного распределения ПК пути MCB держателя 21
Ориентация совершенствованих продукций
1. Унифицированная нижняя установка смычка.
2. Унифицированное соединение фабрики оборудования.
3. Унифицированное соединение конструкции.
4. Унифицированная установка телекоммуникаций.
Преимущество продукта
1. Выберите медный бар с содержанием 60%, которое не может трескать и сползать провод непрерывно, и проводимость ровна добавляет linecards лучше для того чтобы унифицировать проводку.
2. Заземляя винт сделан из нержавеющей стали, которая безопасна и надежна.
3. Все панели сделаны из совершенно новых материалов, прочный и красивый.
4. Новая структура шарнира делает потребителей безопасный.
5. Рот коробки принимает двойной гнуть дизайн для того чтобы облегчить очистить и защитить безопасность приборов.
Пункты внимания
1. Когда нижняя коробка врезана с конкретным и полита на месте, нижней коробке нужно быть поддержанным вверх и вниз, левый и правый для предотвращения нижней коробки от деформации.
2. В течение установки верхней стены нижней коробки, оно запрещено для того чтобы преградить продетое нитку отверстие на правой плите с цементным раствором.
3. Максимальный нося вращающий момент заземляя винта на нижней коробке 20n. M.
4. Порекомендованы, что устанавливает панель поддержки после того как стена puttying.
Спецификации M5 серий, приток
| Модель |
Путь |
Размер крышки |
Размер коробки |
Терминалы
|
Нокдауны |
| L*H*T (mm) |
L*W*D*T (mm) |
размер (mm) |
PE |
N |
один бортовой qty |
| M5-A 107 |
7way |
224*240*15.5 (27,5) |
202*210*90*1.0 |
6.4*12 |
5 |
6 |
6 |
| M5-A 110 |
10way |
278*240*15.5 (27,5) |
256*210*90*1.0 |
6.4*12 |
7 |
8 |
7 |
| M5-A 112 |
12way |
316*240*15.5 (27,5) |
292*210*90*1.0 |
6.4*12 |
7 |
8 |
8 |
| M5-A 115 |
15way |
370*260*15.5 (27,5) |
346*210*90*1.0 |
6.4*12 |
9 |
10 |
9 |
| M5-A 118 |
18way |
424*260*15.5 (27,5) |
400*210*90*1.0 |
6.4*12 |
12 |
13 |
10 |
| M5-A 121 |
21way |
478*260*15.5 (27,5) |
454*210*90*1.0 |
6.4*12 |
12 |
13 |
12 |
| M5-A 224 |
24way |
335*460* 19(31) |
305*420*100*1.2 |
8*12 |
12 |
13 |
9 |
| M5-A 230 |
30way |
375*480* 18(30) |
345*450*100*1.2 |
8*12 |
2*9 |
2*10 |
10 |
| M5-A 345 |
45way |
375*650* 18(30) |
345*620*100*1.2 |
8*12 |
2*12 |
2*13 |
10 |

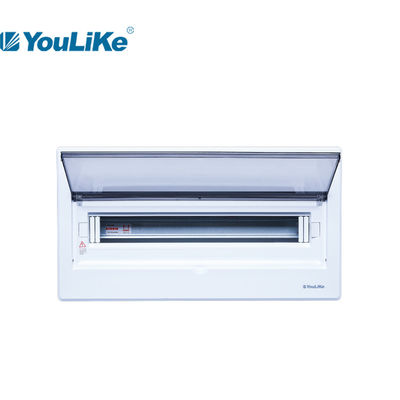

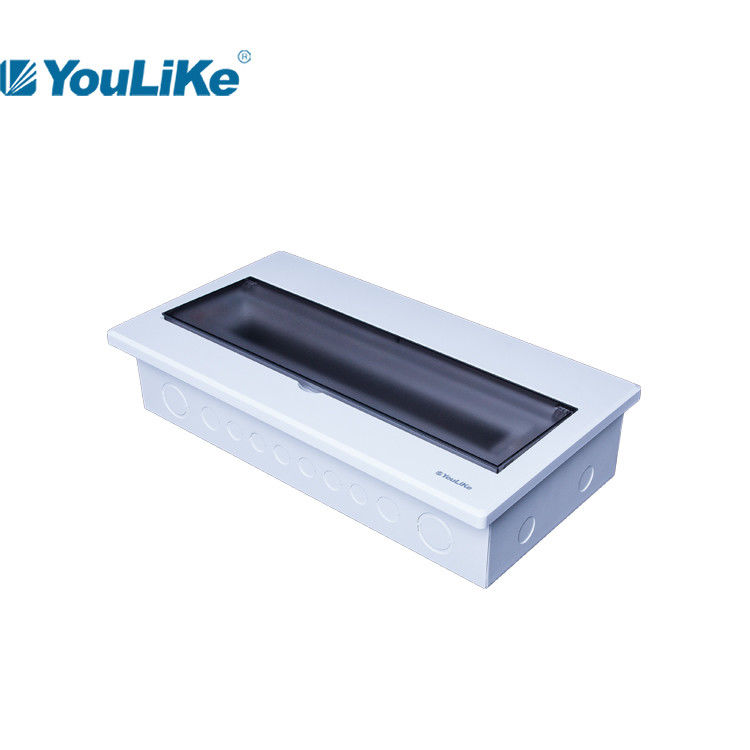

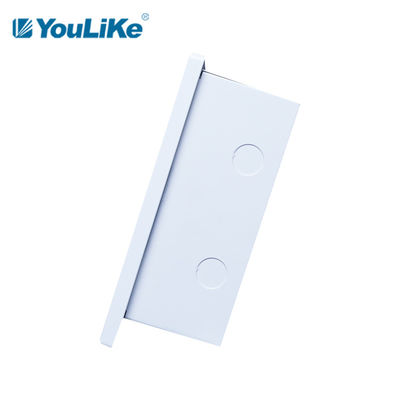

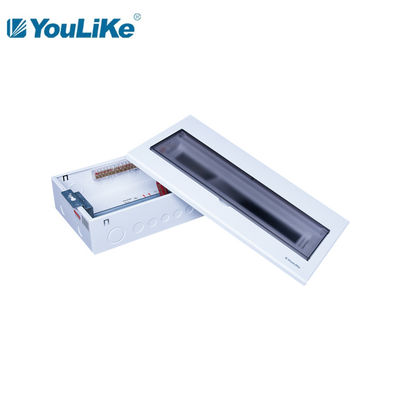

Демонстрация детали продукта
Упаковка
| Модель |
Размер коробки |
Том/ctn |
ПК/ctn |
Высчитанный вес (килограммы/ctn) |
| mm |
³ m |
чистый вес |
вес брутто |
| M5-A 107 |
580*245*515 |
0,0732 |
10 |
9,58 |
|
| M5-A 110 |
580*300*515 |
0,0896 |
10 |
14,66 |
|
| M5-A 112 |
580*340*515 |
0,1016 |
10 |
17,10 |
|
| M5-A 115 |
580*280*400 |
0,0650 |
5 |
9,25 |
|
| M5-A 118 |
580*280*455 |
0,0739 |
5 |
10,20 |
|
| M5-A 121 |
580*280*505 |
0,0821 |
5 |
11,65 |
|
| M5-A 224 |
505*165*390 |
0,0325 |
1 |
6,70 |
|
| M5-A 230 |
525*160*425 |
0,0357 |
1 |
3,60 |
|
| M5-A 345 |
695*160*425 |
0,0473 |
1 |
4,05 |
|
Нейтральная упаковка коробки Наша коробка стиля
Примечания: #1. И подгонянная коробка цвета или нейтральная коробка доступны.
#2. в случае если подгонянный необходима, коробка цвета размер MOQ≥1000pcs/each.
#3. подгонял печать логотипа на продукте доступный без дополнительной платы.
Проверка качества
1. национальный стандарт аттестации CCC.
2. Толщина плиты соотвествует национальному стандарту без ошибок.
3. Все совершенно новые высококачественные материалы.
4. Уровень защиты достигает IP40.
