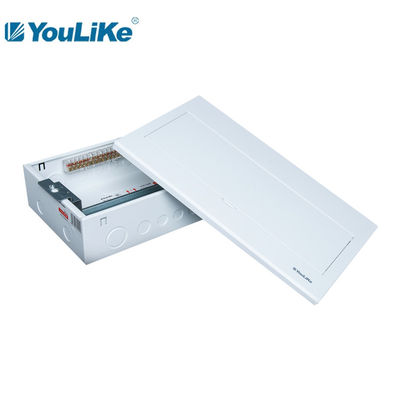

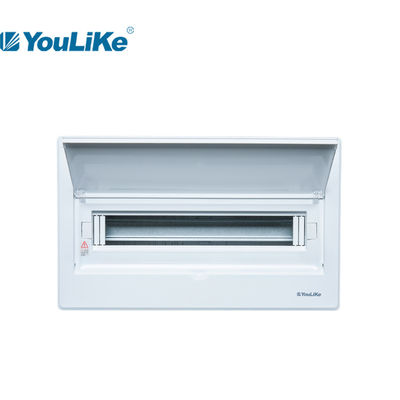

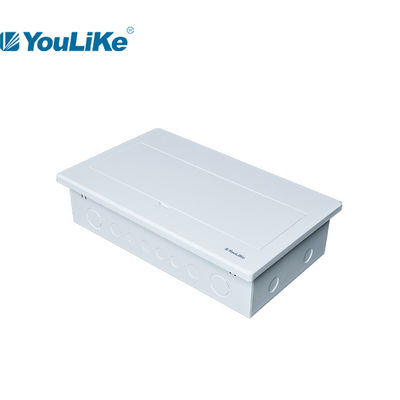

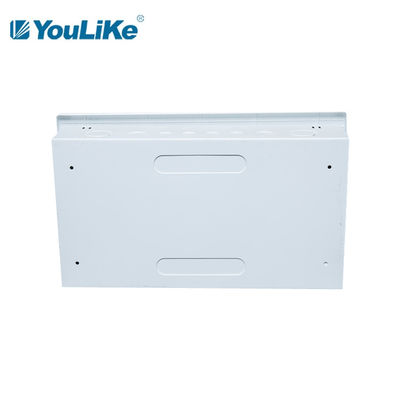

Качественная коробка рельса Din путей блока 18 потребителя распределения приложения IP40 для типа одиночных фаз MCB полного
Характеристика продукта
1. Хорошая качественная нижняя коробка, безопасный и надежный.
2. Высококачественный медный бар, прочный.
3. Выправите рельс шума и стабилизируйте поддержку.
4. Винты нержавеющей стали имеют высокую твердость и хорошие механические свойства.
5. Отдельный шарнир стабилизирован достаточно
Проверка качества
1. Сырцовое matreial
* стальная пластина от ведущих металлургических компаний
* совершенно новая пластмасса
* цепь стабильных поставок
2. Компоненты
* безопасная и безопасная система земли
* латунный терминал состава 57,5%
* мульти-сложенный пансионер
* 1 200+ раз шарнир патента
* струбцина провода
3. Осмотр
* материальный анализ
* осмотр для индивидуального процесса
* полу-окончательный контроль продукции
* осмотр конечного продукта
Пункты внимания
1. Когда нижняя коробка врезана с конкретным и полита на месте, нижней коробке нужно быть поддержанным вверх и вниз, левый и правый для предотвращения нижней коробки от деформации.
2. В течение установки верхней стены нижней коробки, оно запрещено для того чтобы преградить продетое нитку отверстие на правой плите с цементным раствором.
3. Максимальный нося вращающий момент заземляя винта на нижней коробке 20n. M.
4. Порекомендованы, что устанавливает панель поддержки после того как стена puttying.
Спецификации M5 серий, приток
| Модель |
Путь |
Размер крышки |
Размер коробки |
Терминалы
|
Нокдауны |
| L*H*T (mm) |
L*W*D*T (mm) |
размер (mm) |
PE |
N |
один бортовой qty |
| M5-A 107 |
7way |
224*240*15.5 (27,5) |
202*210*90*1.0 |
6.4*12 |
5 |
6 |
6 |
| M5-A 110 |
10way |
278*240*15.5 (27,5) |
256*210*90*1.0 |
6.4*12 |
7 |
8 |
7 |
| M5-A 112 |
12way |
316*240*15.5 (27,5) |
292*210*90*1.0 |
6.4*12 |
7 |
8 |
8 |
| M5-A 115 |
15way |
370*260*15.5 (27,5) |
346*210*90*1.0 |
6.4*12 |
9 |
10 |
9 |
| M5-A 118 |
18way |
424*260*15.5 (27,5) |
400*210*90*1.0 |
6.4*12 |
12 |
13 |
10 |
| M5-A 121 |
21way |
478*260*15.5 (27,5) |
454*210*90*1.0 |
6.4*12 |
12 |
13 |
12 |
| M5-A 224 |
24way |
335*460* 19(31) |
305*420*100*1.2 |
8*12 |
12 |
13 |
9 |
| M5-A 230 |
30way |
375*480* 18(30) |
345*450*100*1.2 |
8*12 |
2*9 |
2*10 |
10 |
| M5-A 345 |
45way |
375*650* 18(30) |
345*620*100*1.2 |
8*12 |
2*12 |
2*13 |
10 |
Демонстрация детали продукта
Упаковка
| Модель |
Размер коробки |
Том/ctn |
ПК/ctn |
Высчитанный вес (килограммы/ctn) |
| mm |
³ m |
чистый вес |
вес брутто |
| M5-A 107 |
580*245*515 |
0,0732 |
10 |
9,58 |
|
| M5-A 110 |
580*300*515 |
0,0896 |
10 |
14,66 |
|
| M5-A 112 |
580*340*515 |
0,1016 |
10 |
17,10 |
|
| M5-A 115 |
580*280*400 |
0,0650 |
5 |
9,25 |
|
| M5-A 118 |
580*280*455 |
0,0739 |
5 |
10,20 |
|
| M5-A 121 |
580*280*505 |
0,0821 |
5 |
11,65 |
|
| M5-A 224 |
505*165*390 |
0,0325 |
1 |
6,70 |
|
| M5-A 230 |
525*160*425 |
0,0357 |
1 |
3,60 |
|
| M5-A 345 |
695*160*425 |
0,0473 |
1 |
4,05 |
|
Нейтральная упаковка коробки Наша коробка стиля
Примечания: #1. И подгонянная коробка цвета или нейтральная коробка доступны.
#2. в случае если подгонянный необходима, коробка цвета размер MOQ≥1000pcs/each.
#3. подгонял печать логотипа на продукте доступный без дополнительной платы.
Применение
Серия M5 использована для крытого распределения силы главным образом для освещать контроль для жилых и коммерчески зданий.
1. Рельс Din, который нужно быть гальванизированные стальными, с funtion горизонтальной & вертикальной регулировки.
2. Медные терминалы (зарывать 1pcs & нейтраль 1pcs) с составом 6%.
3. Нержавеющие зарывая болты с предупреждающим ярлыком.
4. Усиленный дизайн структуры для того чтобы позволить более высокой прочности на растяжение пластиковой крышки.
5. Пластиковые струбцины провода оборудованы под рельсом шума.
