45 металл строки пути 3 распределительная доска коробки пульта управления коробки распределения силы 3 участков белая
Применение
Серия M5 использована для крытого распределения силы главным образом для освещать контроль для жилых и коммерчески зданий.
1. Рельс Din, который нужно быть гальванизированные стальными, с funtion горизонтальной & вертикальной регулировки.
2. Медные терминалы (зарывать 1pcs & нейтраль 1pcs) с составом 6%.
3. Нержавеющие зарывая болты с предупреждающим ярлыком.
4. Усиленный дизайн структуры для того чтобы позволить более высокой прочности на растяжение пластиковой крышки.
5. Пластиковые струбцины провода оборудованы под рельсом шума.
Элементы квалификации безопасности
1. Медный бар: ровная кондукция, безопасный и надежный
2. Проводка: спецификация проводки, стандартная безопасность
3. Зазмеление: нержавеющая сталь, безопасный и надежный
4. Сырье: совершенно новые пластиковое, прочный и красивый
Пункты внимания
1. Когда нижняя коробка врезана с конкретным и полита на месте, нижней коробке нужно быть поддержанным вверх и вниз, левый и правый для предотвращения нижней коробки от деформации.
2. В течение установки верхней стены нижней коробки, оно запрещено для того чтобы преградить продетое нитку отверстие на правой плите с цементным раствором.
3. Максимальный нося вращающий момент заземляя винта на нижней коробке 20n. M.
4. Порекомендованы, что устанавливает панель поддержки после того как стена puttying.
Спецификации M5 серий, приток
| Модель |
Путь |
Размер крышки |
Размер коробки |
Терминалы
|
Нокдауны |
| L*H*T (mm) |
L*W*D*T (mm) |
размер (mm) |
PE |
N |
один бортовой qty |
| M5-A 107 |
7way |
224*240*15.5 (27,5) |
202*210*90*1.0 |
6.4*12 |
5 |
6 |
6 |
| M5-A 110 |
10way |
278*240*15.5 (27,5) |
256*210*90*1.0 |
6.4*12 |
7 |
8 |
7 |
| M5-A 112 |
12way |
316*240*15.5 (27,5) |
292*210*90*1.0 |
6.4*12 |
7 |
8 |
8 |
| M5-A 115 |
15way |
370*260*15.5 (27,5) |
346*210*90*1.0 |
6.4*12 |
9 |
10 |
9 |
| M5-A 118 |
18way |
424*260*15.5 (27,5) |
400*210*90*1.0 |
6.4*12 |
12 |
13 |
10 |
| M5-A 121 |
21way |
478*260*15.5 (27,5) |
454*210*90*1.0 |
6.4*12 |
12 |
13 |
12 |
| M5-A 224 |
24way |
335*460* 19(31) |
305*420*100*1.2 |
8*12 |
12 |
13 |
9 |
| M5-A 230 |
30way |
375*480* 18(30) |
345*450*100*1.2 |
8*12 |
2*9 |
2*10 |
10 |
| M5-A 345 |
45way |
375*650* 18(30) |
345*620*100*1.2 |
8*12 |
2*12 |
2*13 |
10 |

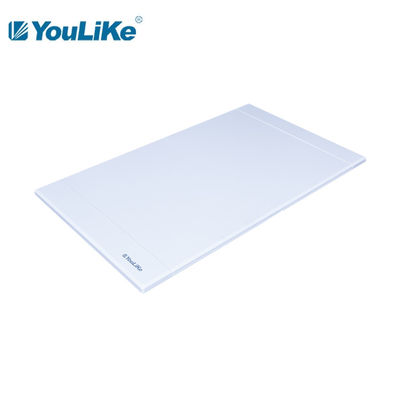

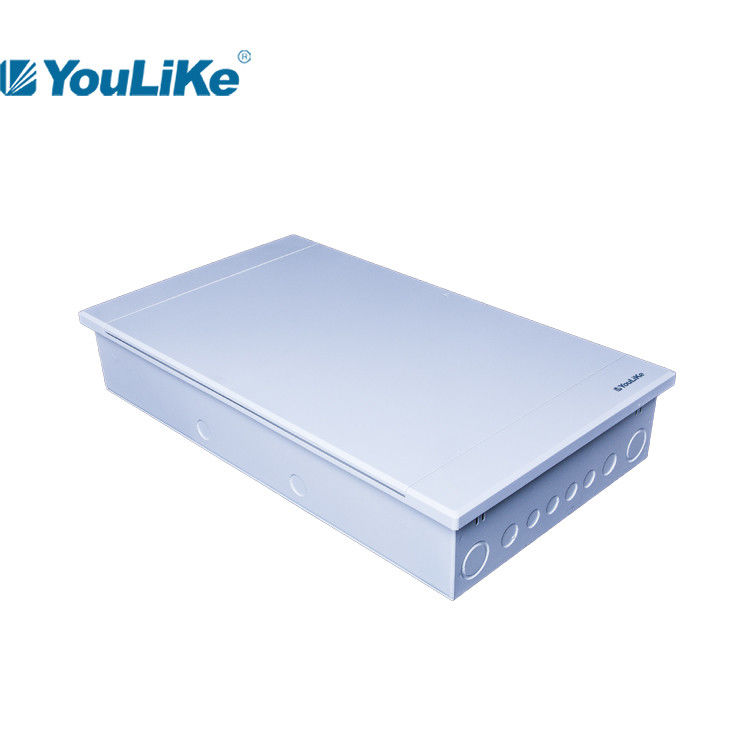

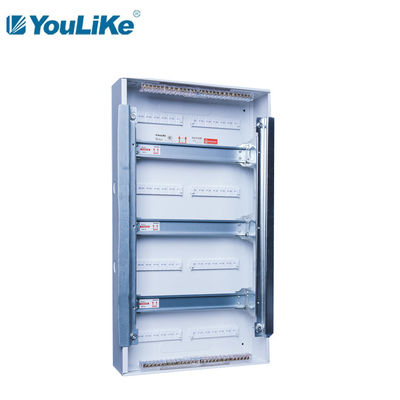

Демонстрация деталей продукта
Упаковка
| Модель |
Размер коробки |
Том/ctn |
ПК/ctn |
Высчитанный вес (килограммы/ctn) |
| mm |
³ m |
чистый вес |
вес брутто |
| M5-A 107 |
580*245*515 |
0,0732 |
10 |
9,58 |
|
| M5-A 110 |
580*300*515 |
0,0896 |
10 |
14,66 |
|
| M5-A 112 |
580*340*515 |
0,1016 |
10 |
17,10 |
|
| M5-A 115 |
580*280*400 |
0,0650 |
5 |
9,25 |
|
| M5-A 118 |
580*280*455 |
0,0739 |
5 |
10,20 |
|
| M5-A 121 |
580*280*505 |
0,0821 |
5 |
11,65 |
|
| M5-A 224 |
505*165*390 |
0,0325 |
1 |
6,70 |
|
| M5-A 230 |
525*160*425 |
0,0357 |
1 |
3,60 |
|
| M5-A 345 |
695*160*425 |
0,0473 |
1 |
4,05 |
|
Нейтральная упаковка коробки Наша коробка стиля
Примечания: #1. И подгонянная коробка цвета или нейтральная коробка доступны.
#2. в случае если подгонянный необходима, коробка цвета размер MOQ≥1000pcs/each.
#3. подгонял печать логотипа на продукте доступный без дополнительной платы.
