Подробная информация о продукте:
|
| Название продукта: | коробка электрического распределения | Цвет: | Белый |
|---|---|---|---|
| Поверхностное покрытие: | брызги покрытия порошка | Материал рамки крышки: | ПК |
| Расклассифицированное напряжение тока: | AC400v (+/--20%) | Расклассифицированная валюта: | 63A/80A |
| Устанавливать тип: | приток | Предохранение от входа: | IP40 |
| Выделить: | Коробка поляка MCB AC400V 2,Коробка mcb 2 строк двухполюсная,Коробка поляка MCB CCC 2 |
||

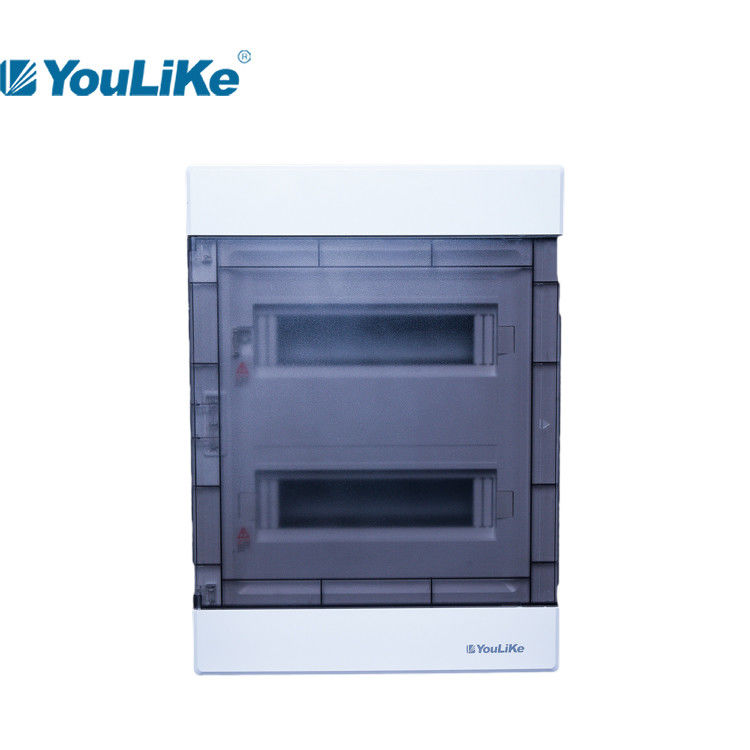

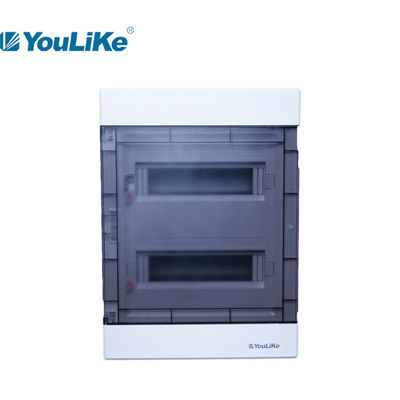

Тип коробка 2 строк распределения MCB с коробкой поляка MCB блока 2 потребителя прозрачной крышки
Применение
Серия M5 использована для крытого распределения силы главным образом для освещать контроль для жилых и коммерчески зданий.

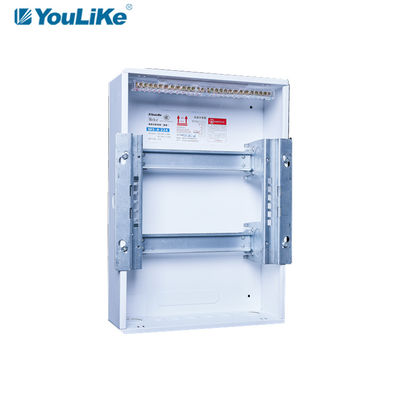

1. Рельс Din, который нужно быть гальванизированные стальными, с funtion горизонтальной & вертикальной регулировки.
2. Медные терминалы (зарывать 1pcs & нейтраль 1pcs) с составом 6%.
3. Нержавеющие зарывая болты с предупреждающим ярлыком.
4. Усиленный дизайн структуры для того чтобы позволить более высокой прочности на растяжение пластиковой крышки.
5. Пластиковые струбцины провода оборудованы под рельсом шума.
Характеристика продукта
1. Материал коробки: порошок покрыл стальное
2. Материал рамки крышки: ПК
3. Материал двери: ПК (прозрачная дверь и белая дверь)
4. Все пластиковые части: без специфического пламени - retardant
5. Pastic можно подгонять для того чтобы пылать - retardant (ранг V1~V0 зависит от материала choosen).
Пункты внимания
1. Когда нижняя коробка врезана с конкретным и полита на месте, нижней коробке нужно быть поддержанным вверх и вниз, левый и правый для предотвращения нижней коробки от деформации.
2. В течение установки верхней стены нижней коробки, оно запрещено для того чтобы преградить продетое нитку отверстие на правой плите с цементным раствором.
3. Максимальный нося вращающий момент заземляя винта на нижней коробке 20n. M.
4. Порекомендованы, что устанавливает панель поддержки после того как стена puttying.
Спецификации M5 серий, приток
| Модель | Путь | Размер крышки | Размер коробки |
Терминалы |
Нокдауны | ||
| L*H*T (mm) | L*W*D*T (mm) | размер (mm) | PE | N | один бортовой qty | ||
| M5-A 107 | 7way | 224*240*15.5 (27,5) | 202*210*90*1.0 | 6.4*12 | 5 | 6 | 6 |
| M5-A 110 | 10way | 278*240*15.5 (27,5) | 256*210*90*1.0 | 6.4*12 | 7 | 8 | 7 |
| M5-A 112 | 12way | 316*240*15.5 (27,5) | 292*210*90*1.0 | 6.4*12 | 7 | 8 | 8 |
| M5-A 115 | 15way | 370*260*15.5 (27,5) | 346*210*90*1.0 | 6.4*12 | 9 | 10 | 9 |
| M5-A 118 | 18way | 424*260*15.5 (27,5) | 400*210*90*1.0 | 6.4*12 | 12 | 13 | 10 |
| M5-A 121 | 21way | 478*260*15.5 (27,5) | 454*210*90*1.0 | 6.4*12 | 12 | 13 | 12 |
| M5-A 224 | 24way | 335*460* 19(31) | 305*420*100*1.2 | 8*12 | 12 | 13 | 9 |
| M5-A 230 | 30way | 375*480* 18(30) | 345*450*100*1.2 | 8*12 | 2*9 | 2*10 | 10 |
| M5-A 345 | 45way | 375*650* 18(30) | 345*620*100*1.2 | 8*12 | 2*12 | 2*13 | 10 |

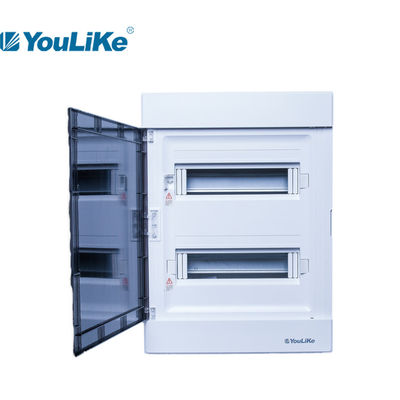

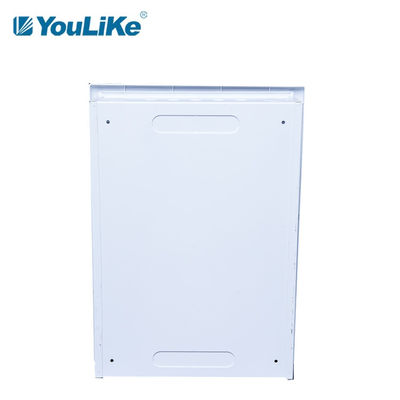

Демонстрация детали продукта
Упаковка
| Модель | Размер коробки | Том/ctn | ПК/ctn | Высчитанный вес (килограммы/ctn) | |
| mm | ³ m | чистый вес | вес брутто | ||
| M5-A 107 | 580*245*515 | 0,0732 | 10 | 9,58 | |
| M5-A 110 | 580*300*515 | 0,0896 | 10 | 14,66 | |
| M5-A 112 | 580*340*515 | 0,1016 | 10 | 17,10 | |
| M5-A 115 | 580*280*400 | 0,0650 | 5 | 9,25 | |
| M5-A 118 | 580*280*455 | 0,0739 | 5 | 10,20 | |
| M5-A 121 | 580*280*505 | 0,0821 | 5 | 11,65 | |
| M5-A 224 | 505*165*390 | 0,0325 | 1 | 6,70 | |
| M5-A 230 | 525*160*425 | 0,0357 | 1 | 3,60 | |
| M5-A 345 | 695*160*425 | 0,0473 | 1 | 4,05 | |
Нейтральная упаковка коробки Наша коробка стиля
Примечания: #1. И подгонянная коробка цвета или нейтральная коробка доступны.
#2. в случае если подгонянный необходима, коробка цвета размер MOQ≥1000pcs/each.
#3. подгонял печать логотипа на продукте доступный без дополнительной платы.
Обслуживание клиента
1. OEM/ODM (подгонянная толщина плиты глубины коробки упаковки коробки логотипа)
2. Расположение заказа
* доставка дней ≤15 стабилизированная
* специфическое MOQ
* множественные условия оплаты
* обновление статуса заказа
3. Дополнительные услуги
* обслуживание respondence 7X24
* на месте обслуживание
* качественная ручка несоответствия
* координация аксессуаров
