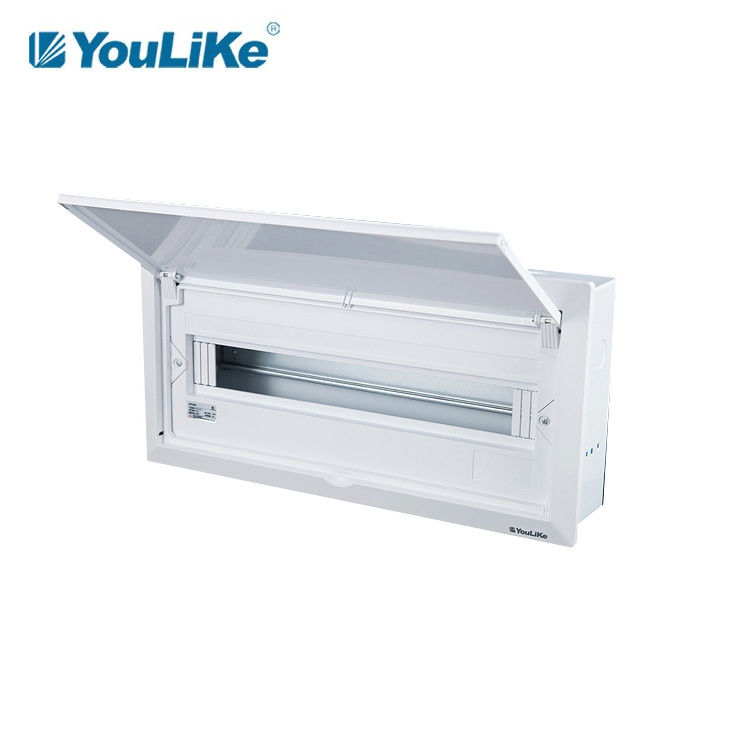

Подробная информация о продукте:
|
| Название продукта: | крытая полная установленная коробка распределения | Тип пути: | путь 18 |
|---|---|---|---|
| Материал рамки крышки: | ABS | Максимальный нося вращающий момент: | 18N.M |
| Материал коробки: | порошок 1.0&1.2mm покрыл стальное | Материал двери: | ABS |
| Относительная влажность воздуха: | <90% | Расклассифицированное течение: | 63A/80A |
| Выделить: | коробка 80A пластиковая MCB,промышленная доска распределения силы 80A,коробка 80A MCB |
||
Приложений пульта управления уровня 40 защиты приложение электрических белое электрическое для коробки распределения
Проверка качества
1. Официальная проверка качества, двухклассная гарантия.
2. Толщина плиты соотвествует национальному стандарту без ошибок.
3. Материалы используемые в продукте всем новые и высококачественные материалы, и никакие ненужные повторно использованные материалы.
4. Продукт имеет номер аттестации продукта Китая принудительный и соотвествует национальный аттестации CCC.
Пластиковый результат теста частей
1. Раскаленный добела тест провода на 650℃.
2. Анти--УЛЬТРАФИОЛЕТОВЫЙ тест (показать пластиковое против старения характеристику рабочое) ≥250hours.
3. Тест ≥250hours дуговой лампы ксенона.
4. Времена теста ≥10,000 деятельности шарнира отсутствие перерыва.
Меры предосторожности установки
1. Когда нижняя коробка будет врезана с бетоном для приобъектный лить, окружающая поддержка будет сделана внутри нижней коробки для предотвращения нижней коробки от деформации.
2. Максимальный нося вращающий момент зарывая болта на нижней коробке 18N. M.
3. Порекомендованы, что устанавливает поверхность поддержки после того как стена puttying.
4. Кронштейн прикреплен в стену для установки.
5. Установку коробки необходимо заземлить, и коробка не оборудована с зарывать.
Спецификации P5 серий, приток
| Модель | Путь | Размер крышки | Размер коробки |
Терминалы |
Нокдауны | ||
| L*H*T (mm) | L*W*D*T (mm) | размер (mm) | PE | N | один бортовой qty | ||
|
P5-A 112 |
12way | 312*230*15.5 (31,3) | 292×210×90×1.0 | 6×10.4 | 8 | 7 | 6 |
|
P5-A 115 |
15way | 366×240×15.5 (31,3) | 346×220×90×1.0 | 6×10.4 | 8 | 7 | 7 |
|
P5-A 118 |
18way | 420×240×15.5 (31,3) | 00×220×90×1.0 | 6×10.4 | 11 | 10 | 9 |
|
P5-A 121 |
21way | 474×240×15.5 (31,3) | 454×220×90×1.0 | 6×10.4 | 11 | 10 | 10 |
|
P5-A 124 |
24way | 528×250×15.5 (31,3) | 508×230×90×1.0 | 6×10.4 | 13 | 12 | 10 |
|
P5-A 226 |
26way | 348×400×16.5 (32,8) | 328×380×90×1.0 | 6×10.4 | 13 | 12 | 6 |
|
P5-A 232 |
32way | 402×400×16.5 (32,8) | 382×380×90×1.0 | 6.4×12 | 16 | 15 | 7 |
|
P5-A 242 |
42way | 492×400×16.5 (32,8) | 472×380×90×1.0 | 6.4×12 | 18 | 17 | 10 |
|
P5-A 354 |
54way | 448×604×17 (33,5) | 424×580×100×1.2 | 6.4×12 | 2*13 | 2*12 | 9 |
Демонстрация мастерской
Применение
Серия P5 главным образом используемая для крытого освещая контроля для жилых и коммерчески зданий.

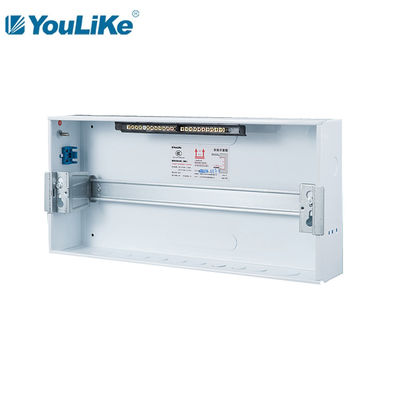

1. Рельс Din, который нужно быть гальванизированные стальными, с funtion горизонтальной & вертикальной регулировки.
2. Медные терминалы (зарывать 1pcs & нейтраль 1pcs) с составом 6%.
3. Нержавеющие зарывая болты с предупреждающим ярлыком.
4. Усиленный дизайн структуры для того чтобы позволить более высокой прочности на растяжение пластиковой крышки.
5. Пластиковые струбцины провода оборудованы под рельсом шума.
Упаковка
| Модель | Размер коробки | Том/ctn | ПК/ctn | Высчитанный вес (килограммы/ctn) | |
| mm | ³ m | чистый вес | вес брутто | ||
| P5-A 112 | 655×300×385 | 0,0756 | 5 | 17,10 | |
| P5-A 115 | 655×310×440 | 0,0893 | 5 | 9,25 | |
| P5-A 118 | 655×310×495 | 0,1005 | 5 | 10,20 | |
| P5-A 121 | 655×310×545 | 0,1106 | 5 | 11,65 | |
| P5-A 124 | 655×320×600 | 0,1257 | 5 | 12,40 | |
| P5-A 226 | 460×135×415 | 0,0257 | 1 | 5,40 | |
| P5-A 232 | 460×135×470 | 0,0291 | 1 | 6,70 | |
| P5-A 242 | 550×135×465 | 0,0345 | 1 | 3,60 | |
| P5-A 354 | 665×155×515 | 0,0530 | 1 | 4,05 | |
Нейтральная упаковка коробки Наша коробка стиля
Примечания: #1. И подгонянная коробка цвета или нейтральная коробка доступны.
#2. в случае если подгонянный необходима, коробка цвета размер MOQ≥1000pcs/each.
#3. подгонял печать логотипа на продукте доступный без дополнительной платы.
