Подробная информация о продукте:
|
| Название продукта: | полная коробка распределения держателя | Материал двери: | HIPS/PC |
|---|---|---|---|
| Цвет: | Белый | Расклассифицированное напряжение тока: | 400V+/-20% |
| Расклассифицированное течение: | 55A/ 63A | Уровень защиты: | IP40 |
| Размер пути: | 18mm | Терминальный размер: | 6x9mm |
| Выделить: | 42 коробка одиночной фазы MCB путей,Блок потребителя домочадца 42 путей,коробка одиночной фазы MCB 6x9mm |
||

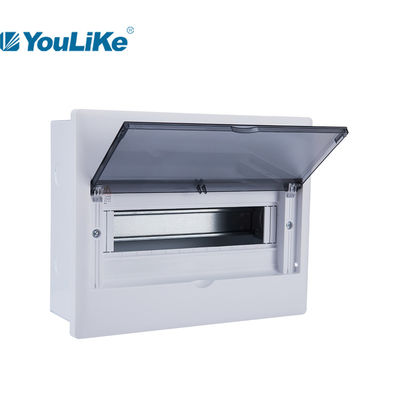

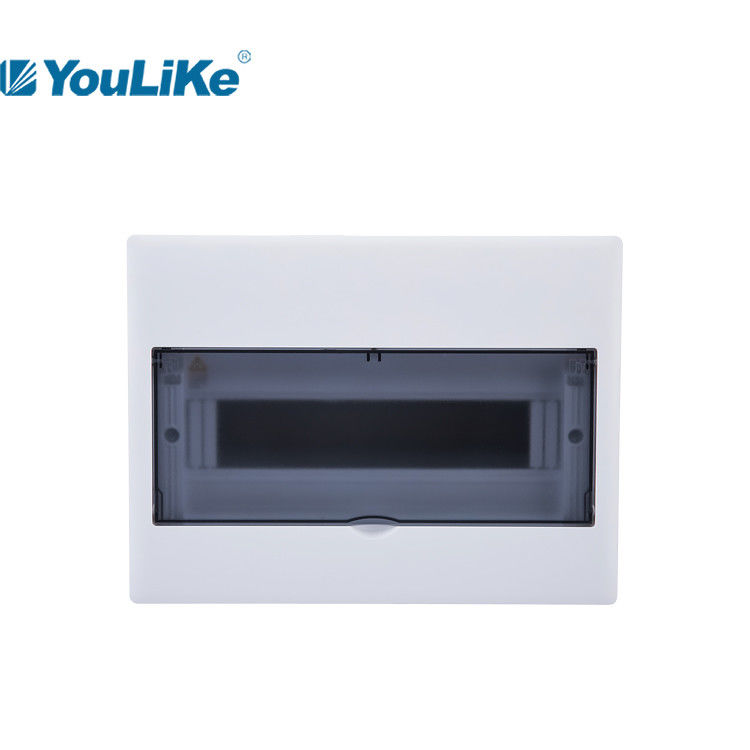

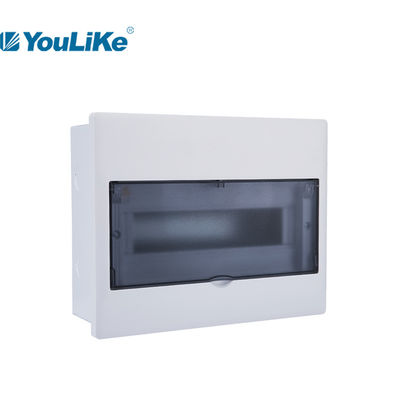

коробок DB коробки путей держателя 6 доски переключателя полная к распределения электроэнергии 42 путей
Характеристики продукта
1. Материал коробки: сила покрыла стальное
2. Материал рамки крышки: БЕДРА
3. Материал двери: Материал БЕДЕР (для белой двери) и ПК (для прозрачной двери).
4. Все пластиковые части без специфического пламени - retardant и квалифицированного для того чтобы пройти раскаленный добела тест провода на 650℃.
5. Pastic можно подгонять для того чтобы пылать - retardant (ранг V1~V0 зависит от материала choosen).
Применение
Серия JX использована для крытого распределения силы главным образом для освещать контроль для жилых и коммерчески зданий.
Пункты внимания
1. Когда нижняя коробка врезана с конкретным и полита на месте, нижней коробке нужно быть поддержанным вверх и вниз, левый и правый для предотвращения нижней коробки от деформации.
2. В течение установки верхней стены нижней коробки, оно запрещено для того чтобы преградить продетое нитку отверстие на правой плите с цементным раствором.
3. максимальный нося вращающий момент 4.The заземляя винта на нижней коробке 20n. M.
Порекомендованы, что устанавливает панель поддержки после того как стена puttying.
Пластиковый результат теста частей
1. Раскаленный добела тест провода на 650℃.
2. Анти--УЛЬТРАФИОЛЕТОВЫЙ тест (показать пластиковое против старения характеристику рабочое) ≥250hours.
3. Тест ≥250hours дуговой лампы ксенона.
4. Времена теста ≥10,000 деятельности шарнира отсутствие перерыва.
Спецификации серий JX, притока
| Модель | Путь | Размер крышки | Размер коробки |
Терминалы |
Нокдауны | ||
| L*H*T (mm) | L*W*D*T (mm) | размер (mm) | PE | N | один бортовой qty | ||
| JXP-A 106 | 6way | 178*210* 17.5(26) | 156*192*75*0.8 | 6*9 | 4 | 3 | 2 |
| JXP-A 110 | 10way | 250*210* 17.5(26) | 228*192*75*0.8 | 6*9 | 6 | 5 | 5 |
| JXP-A 113 | 13way | 304*210* 17.5(26) | 282*192*75*0.8 | 6*9 | 6 | 5 | 6 |
| JXP-A 116 | 16way | 358*210* 17.5(26) | 336*192*75*0.8 | 6*9 | 8 | 7 | 7 |
| JXP-A 118 | 18way | 394*210* 17.5(26) | 372*192*75*0.8 | 6*9 | 11 | 10 | 8 |
| JXP-A 121 | 21way | 448*210* 17.5(26) | 426*192*75*0.8 | 6*9 | 11 | 10 | 10 |
| JXP-A 124 | 24way | 524*252*17.5 (26,5) | 498*230*90*1.0 | 6*9 | 11 | 12 | 10 |
| JXP-A 232 | 32way | 358*405* 17.5(26) | 336*380*90*0.8 | 6*9 | 13 | 15 | 7 |
| JXP-A 242 | 42way | 448*405* 17.5(26) | 426*380*90*0.8 | 6*9 | 16 | 17 | 10 |
Демонстрация деталей продукта
#1. рельс Din, который нужно быть гальванизированные стальными, с funtion горизонтальной & вертикальной регулировки.
#2. латунные терминалы (зарывать 1pcs & нейтраль 1pcs) с составом 57,5%.
#3. нержавеющие зарывая болты с предупреждающим ярлыком.
#4. усилил дизайн структуры для того чтобы позволить более высокой прочности на растяжение пластиковой крышки.
Упаковка
| Модель | Размер коробки | Том/ctn | ПК/ctn | Высчитанный вес (килограммы/ctn) | |
| mm | ³ m | чистый вес | вес брутто | ||
| JXP-A 106 | 505*200*455 | 0,0460 | 10 | ||
| JXP-A 110 | 505*275*455 | 0,0632 | 10 | 14,66 | |
| JXP-A 113 | 505*325*455 | 0,0747 | 10 | 17,10 | |
| JXP-A 116 | 505*230*385 | 0,0448 | 5 | 9,25 | |
| JXP-A 118 | 505*230*425 | 0,0494 | 5 | 10,20 | |
| JXP-A 121 | 505*230*475 | 0,0552 | 5 | 11,65 | |
| JXP-A 124 | 465*275*555 | 0,0710 | 4 | 6,70 | |
| JXP-A 232 | 460*135*420 | 0,0261 | 1 | 4,05 | |
| JXP-A 242 | 505*135*465 | 0,0317 | 1 | 4,75 | |
Нейтральная упаковка коробки Наша коробка стиля
Примечания: #1. И подгонянная коробка цвета или нейтральная коробка доступны.
#2. в случае если подгонянный необходима, коробка цвета размер MOQ≥1000pcs/each.
#3. подгонял печать логотипа на продукте доступный без дополнительной платы.
