Характеристики продукта
1. Коробка, который нужно быть доступный для стального покрытое порошком, 1.0mm для 1row, 1.2mm для 2&3rows.
2. Рамка крышки, который нужно быть доступный для материала ПК.
3. Дверь, который нужно быть доступный для ПК, прозрачная дверь и белая дверь, который нужно быть таким же материалом.
4. Все пластиковые части без специфического пламени - retardant и квалифицированного для того чтобы пройти раскаленный добела тест провода на 650℃.
5. Pastic можно подгонять для того чтобы пылать - retardant (ранг V1~V0 зависит от материала choosen).
Пластиковый результат теста частей
1. Раскаленный добела тест провода на 650℃.
2. Анти--УЛЬТРАФИОЛЕТОВЫЙ тест (показать пластиковое против старения характеристику рабочое) ≥250hours.
3. Тест ≥250hours дуговой лампы ксенона.
4. Времена теста ≥10,000 деятельности шарнира отсутствие перерыва.
Спецификации M5 серий, приток
| Модель |
Путь |
Размер крышки |
Размер коробки |
Терминалы
|
Нокдауны |
| L*H*T (mm) |
L*W*D*T (mm) |
размер (mm) |
PE |
N |
один бортовой qty |
| M5-A 107 |
7way |
224*240*15.5 (27,5) |
202*210*90*1.0 |
6.4*12 |
5 |
6 |
6 |
| M5-A 110 |
10way |
278*240*15.5 (27,5) |
256*210*90*1.0 |
6.4*12 |
7 |
8 |
7 |
| M5-A 112 |
12way |
316*240*15.5 (27,5) |
292*210*90*1.0 |
6.4*12 |
7 |
8 |
8 |
| M5-A 115 |
15way |
370*260*15.5 (27,5) |
346*210*90*1.0 |
6.4*12 |
9 |
10 |
9 |
| M5-A 118 |
18way |
424*260*15.5 (27,5) |
400*210*90*1.0 |
6.4*12 |
12 |
13 |
10 |
| M5-A 121 |
21way |
478*260*15.5 (27,5) |
454*210*90*1.0 |
6.4*12 |
12 |
13 |
12 |
| M5-A 224 |
24way |
335*460* 19(31) |
305*420*100*1.2 |
8*12 |
12 |
13 |
9 |
| M5-A 230 |
30way |
375*480* 18(30) |
345*450*100*1.2 |
8*12 |
2*9 |
2*10 |
10 |
| M5-A 345 |
45way |
375*650* 18(30) |
345*620*100*1.2 |
8*12 |
2*12 |
2*13 |
10 |

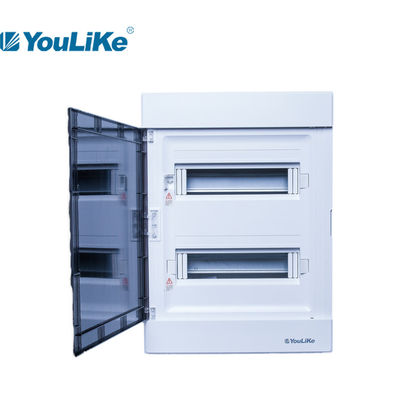

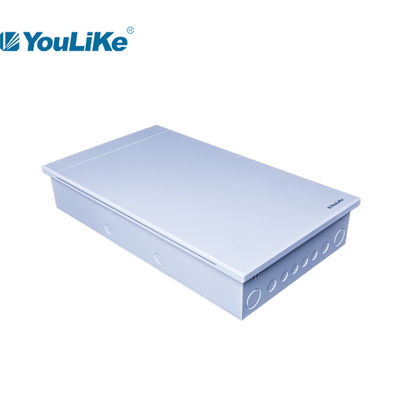

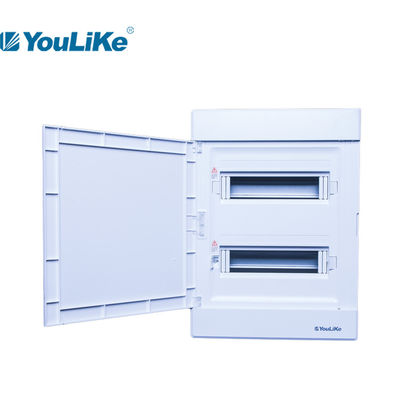

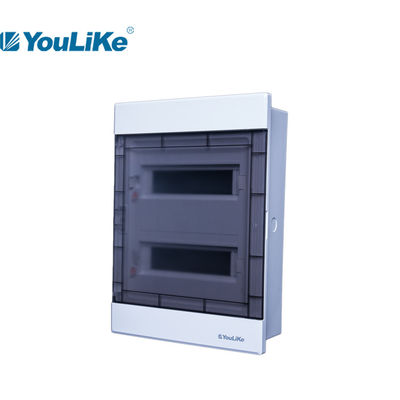

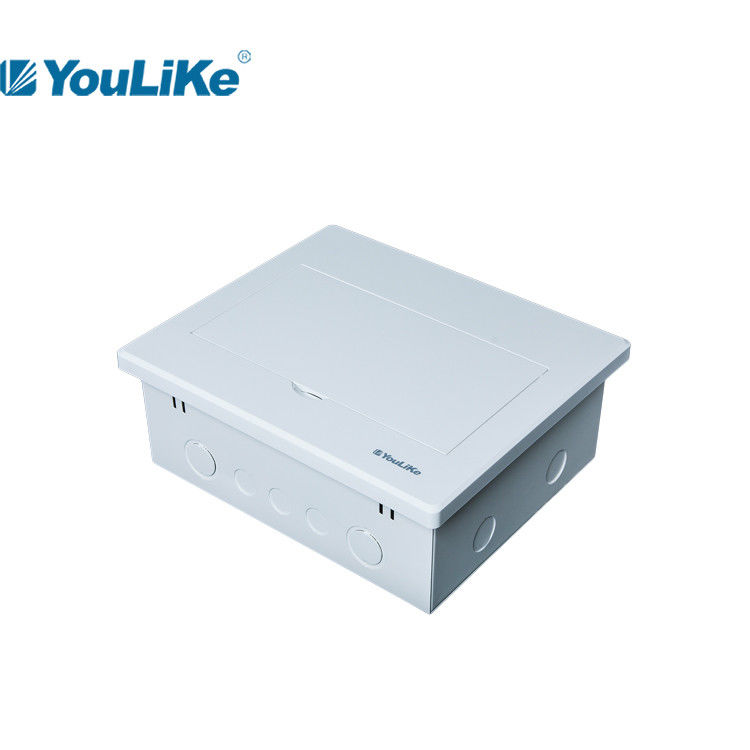

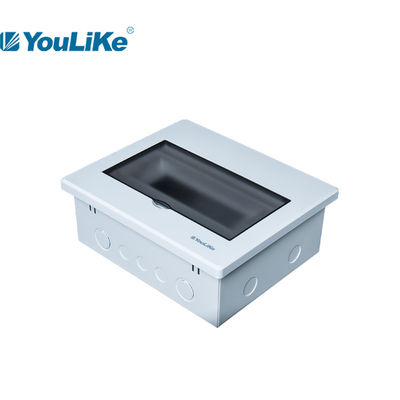

Демонстрация деталей продукта
Серия M5 использована для крытого распределения силы главным образом для освещать контроль.
#1. рельс Din, который нужно быть гальванизированные стальными, с funtion горизонтальной & вертикальной регулировки.
#2. терминалы меди (зарывать 1pcs & нейтраль 1pcs) с составом 6%.
#3. нержавеющие зарывая болты с предупреждающим ярлыком.
#4. усилил дизайн структуры для того чтобы позволить более высокой прочности на растяжение пластиковой крышки.
#5. пластиковые струбцины провода оборудованы под рельсом шума.
Применение
Главным образом использованный для крытого освещая контроля для жилых и коммерчески зданий.
Упаковка
| Модель |
Размер коробки |
Том/ctn |
ПК/ctn |
Высчитанный вес (килограммы/ctn) |
| mm |
³ m |
чистый вес |
вес брутто |
| M5-A 107 |
580*245*515 |
0,0732 |
10 |
9,58 |
|
| M5-A 110 |
580*300*515 |
0,0896 |
10 |
14,66 |
|
| M5-A 112 |
580*340*515 |
0,1016 |
10 |
17,10 |
|
| M5-A 115 |
580*280*400 |
0,0650 |
5 |
9,25 |
|
| M5-A 118 |
580*280*455 |
0,0739 |
5 |
10,20 |
|
| M5-A 121 |
580*280*505 |
0,0821 |
5 |
11,65 |
|
| M5-A 224 |
505*165*390 |
0,0325 |
1 |
6,70 |
|
| M5-A 230 |
525*160*425 |
0,0357 |
1 |
3,60 |
|
| M5-A 345 |
695*160*425 |
0,0473 |
1 |
4,05 |
|
Нейтральная упаковка коробки Наша коробка стиля
Примечания: #1. И подгонянная коробка цвета или нейтральная коробка доступны.
#2. в случае если подгонянный необходима, коробка цвета размер MOQ≥1000pcs/each.
#3. подгонял печать логотипа на продукте доступный без дополнительной платы.
