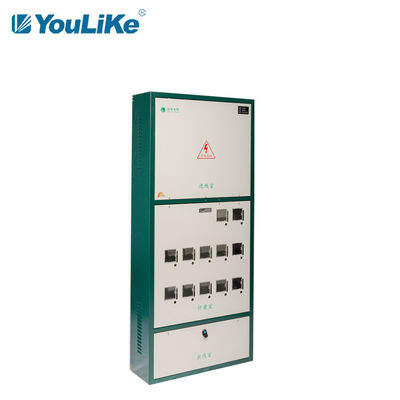

CCC аттестовал приложение распределительной доски IP30, держатель стены коробки метра электричества

Обслуживания шкафа зеленого цвета IP30 электрические измеряют коробку метра коробки распределения шкафа электрическую

Конфигурация тела коробки

1. Окно тепловыделения: окна тепловыделения в средней и верхней части обеих сторон шкафа.
2. зазмеление винта: M6×14 заземляя винт обеспечено на левой стороне соответствуя положения панели шкафа.
3. компонентная доска: комната входа доска установки, и измеряя комната и комната выхода бары установки, которые использованы для установки электрических деталей.

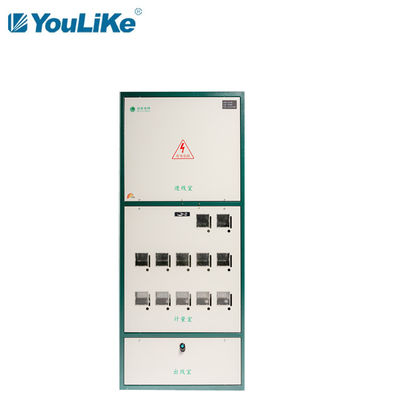

Конфигурация двери

1. Шкаф: Входящая комната и общительная комната имеют одиночные загибы вокруг доски, и измеряя комната имеет двойные изгибы с обеих сторон доски. Штыри болта на левых и правых концах дна доски, и валы M5 использованы для болтов.
2. замки: руководств-загерметизированные винты использованы в комнате входа, измеряя замок MS505-1 использован в комнате измерения или особенном замке кода для шкафа метра, и круглый замок MS407 использован в комнате выхода.
3. зазмеление винта: M6*14 заземляя винт обеспечено на нижнем левом коробки.

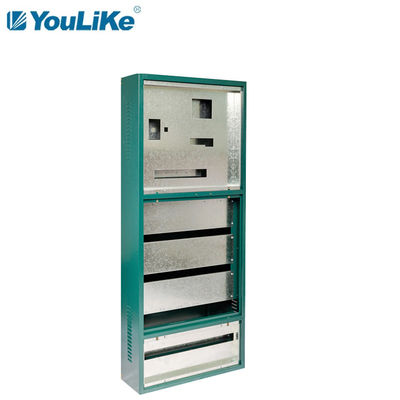

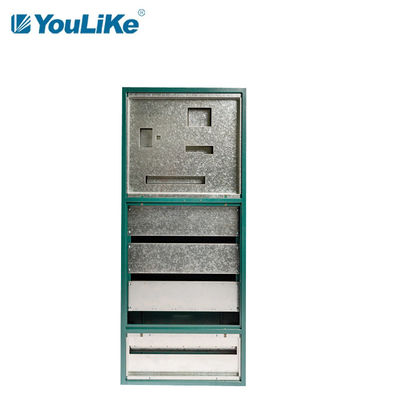

Электрическая структура коробки метра

1. Верхняя и более низкая структура разделена в комнату входа, измеряя комнату и комнату выхода.
2. отверстия нокдауна на левой стороне и правильных сторонах верхней плиты, отсутствие отверстий на задней части шкафа.
3. врезал вставляемую доску.
4. оборудованный с внутренней доской раздела.
5. С крюком деятельности.
6. активный backplane.
7. Отсутствие нижней крышки.

Спецификация коробки распределения серии BG10-BG от стены до стены

Демонстрация обзора компании

Примечания установки

1. Все прокладки установки двух-согнуты.
2. Вышеуказанное размер однофазного метра карты (национального стиля).
3. Для 10 метров и выше, если комната выхода переключатель утечки, то высота будет увеличена 200mm.
4. Бар установки для комнаты измерения однофазного метра 175mm высокое, и бар установки для комнаты измерения трехфазного метра 280mm высоко.
